Omnibase Update

Wijzigen van metingen en annotaties: snappen

Het is vanaf nu mogelijk om de geometrie van metingen en annotaties te snappen op andere metingen en annotaties, waarmee beide knooppunten op exact hetzelfde coördinaat liggen. Dit kan zowel tijdens het maken van een nieuwe meting of annotatie of tijdens het wijzigen van een meting of annotatie.

Hoe werkt het bij een nieuwe meting?

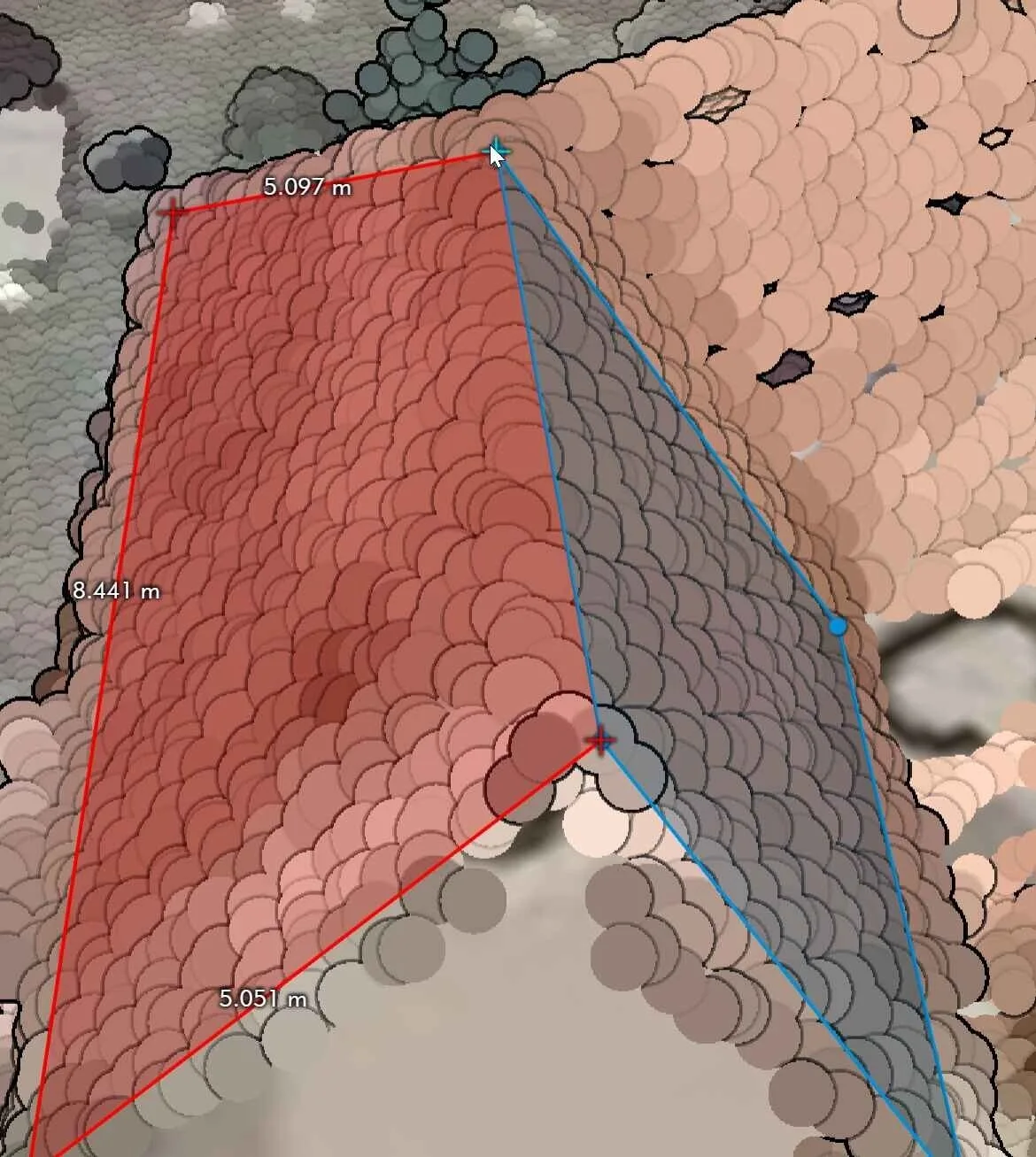

Start een nieuwe meting en voer de meting uit. Waar moet worden aangesloten op een knooppunt van een al aanwezige meting of annotatie: houd de muis op het andere knooppunt. Wanneer deze blauw wordt i.p.v. rood (zie hieronder), wordt het nieuwe meetpunt gesnapt op het bestaande meetpunt waarmee beide knooppunten exact op dezelfde locatie liggen.

Hoe werkt het bij het editen van een meting?

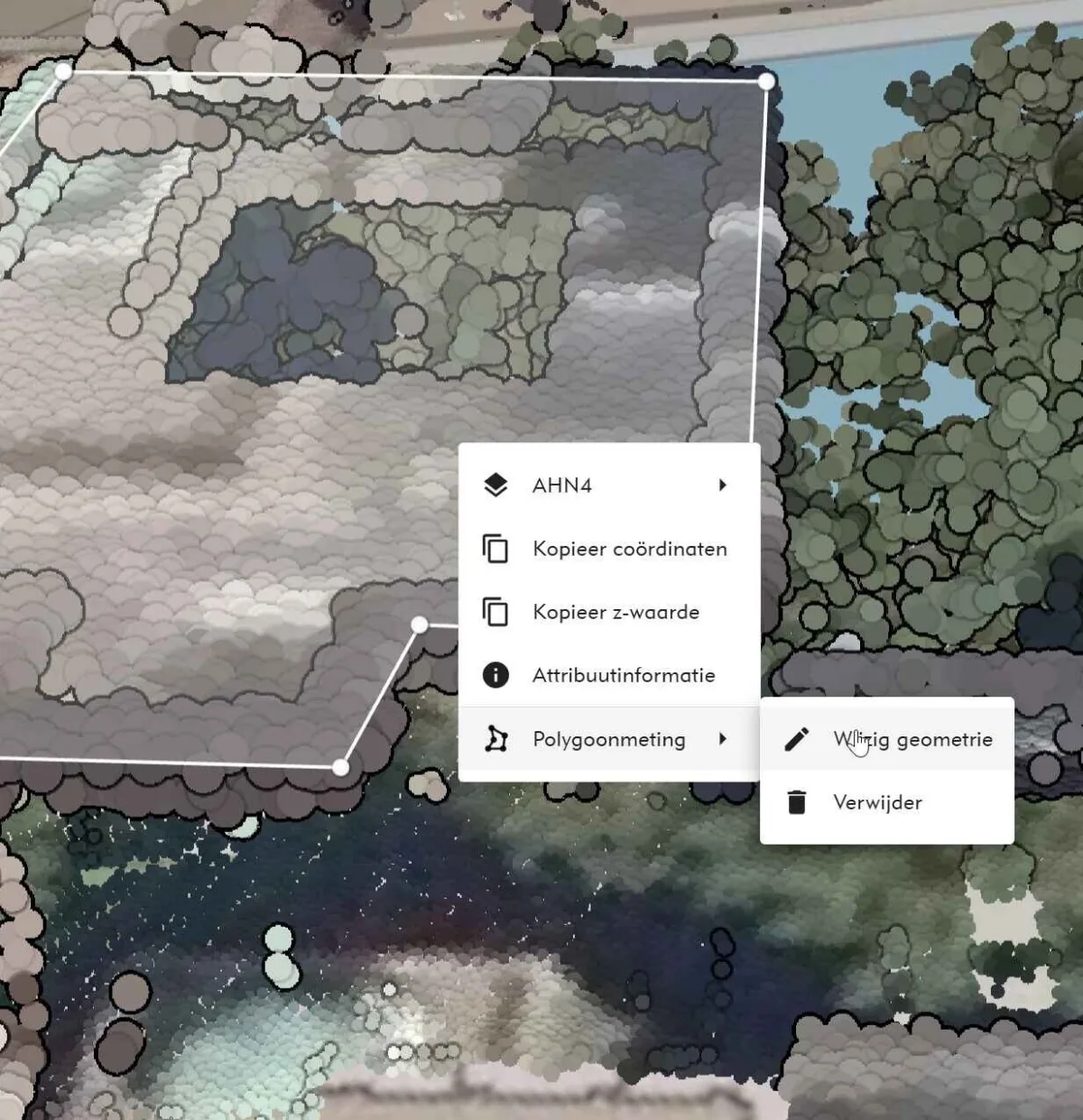

• Wijzigmodus activeren

Klik met de rechtermuisknop op het gewenste object en kies voor de optie om de geometrie te wijzigen

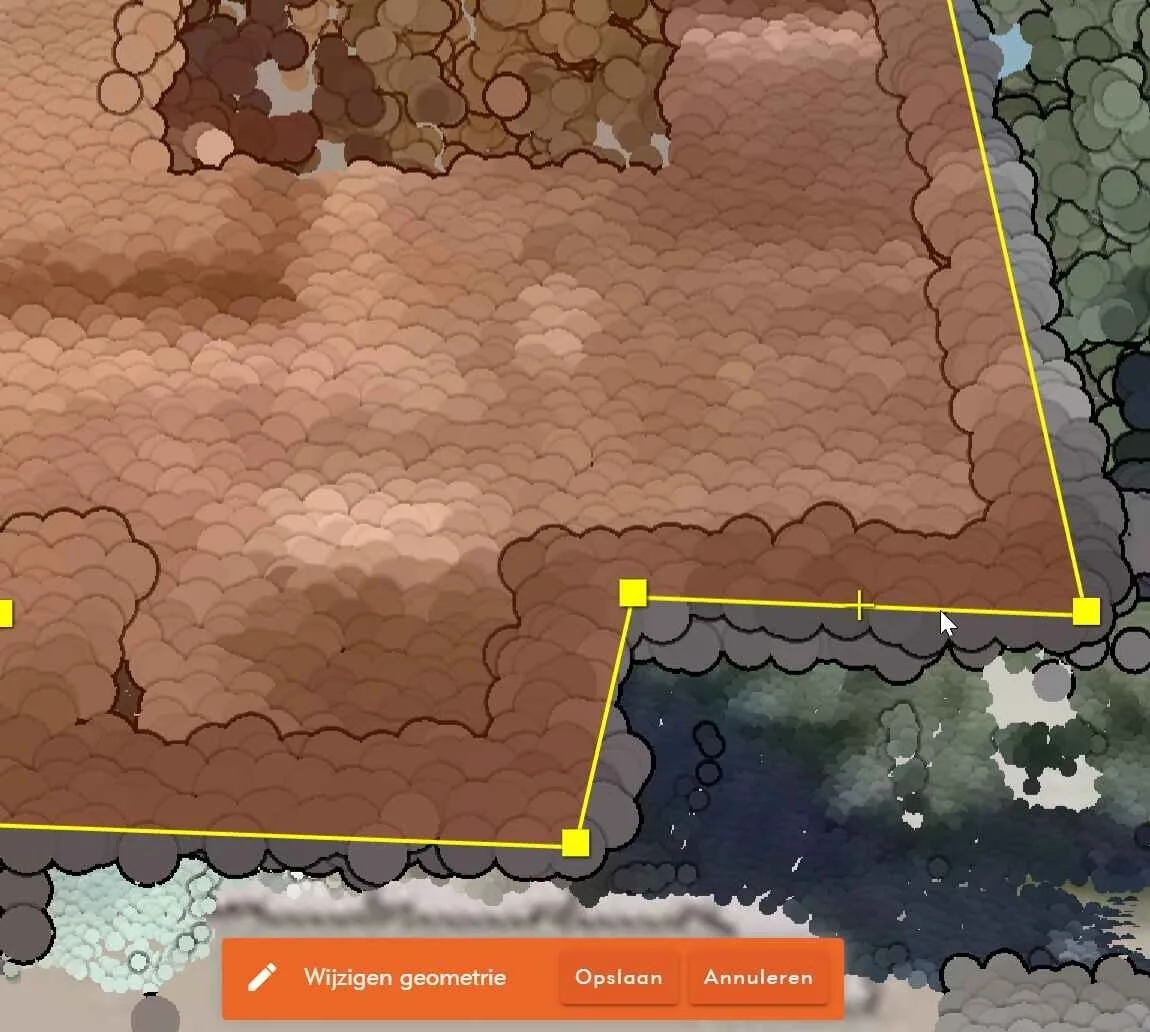

• Knooppunten bewerken

De knooppunten van de geometrie worden weergegeven als gele vierkanten.

Nu kunnen 3 acties worden uitgevoerd:

• Verplaatsen: klik op een geel vierkant en versleep het naar de gewenste positie en snap op een bestaand meetpunt. Let op: het meetpunt wordt blauw als de meting binnen de snapping-tolerantie valt.
  • Verwijderen: klik met de rechtermuisknop op een knooppunt en kies voor 'verwijder knooppunt'.
  • Toevoegen: beweeg de muis naar het midden van een lijnsegment — er verschijnt een geel kruisje waarop je kunt klikken om een nieuw knooppunt toe te voegen.

Wijzigingen opslaan

Als je klaar bent, druk je op de spatiebalk of klik je op de Opslaan-knop onderaan het scherm om de wijzigingen op te slaan.

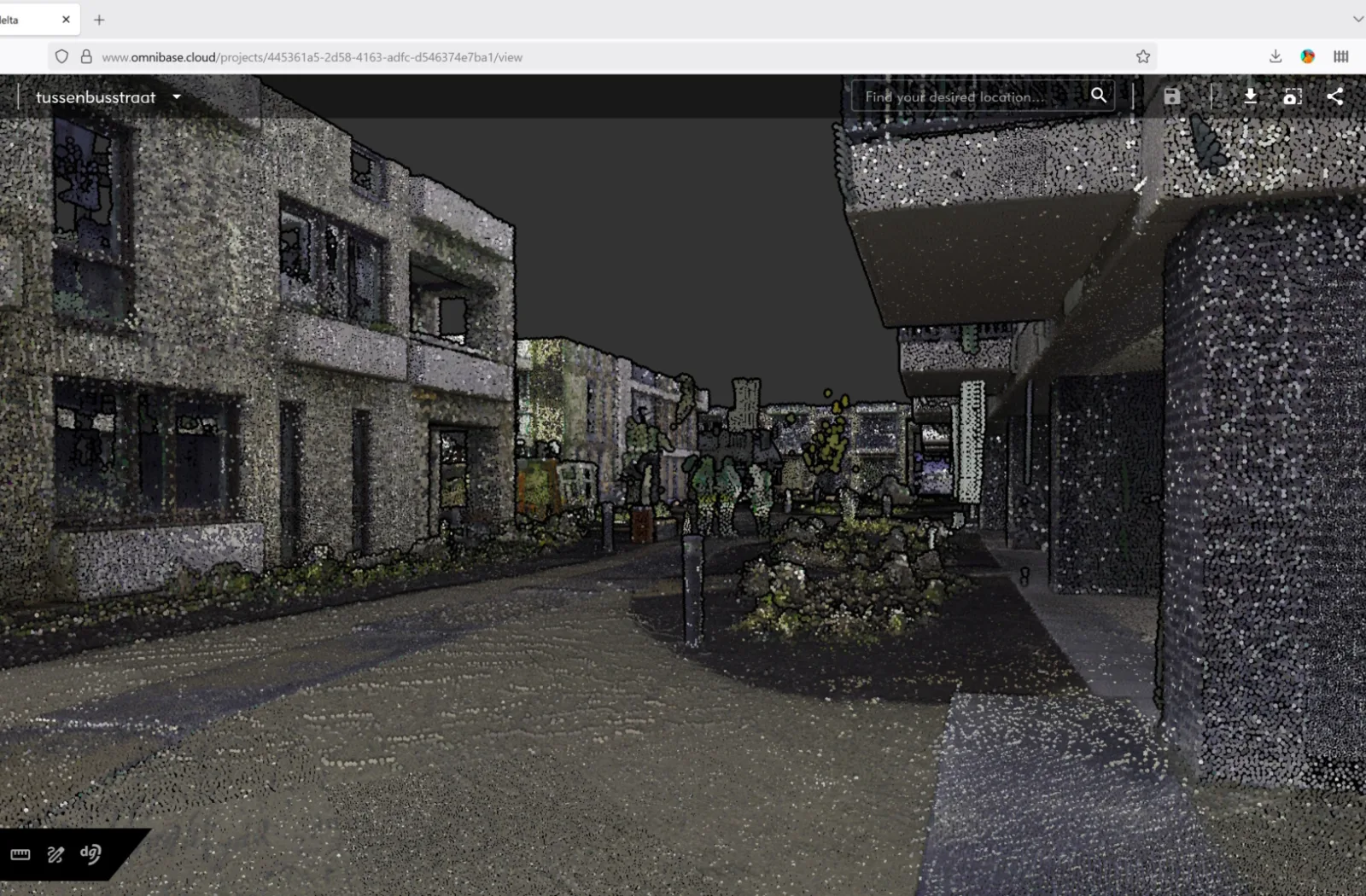

Omnibase openen via de URL

Het is nu mogelijk om Omnibase te openen met een standaard URL per project vanuit de browser. Dit maakt het ook mogelijk om Omnibase direct te openen vanuit een andere applicatie, wanneer deze het openen van een webbrowser op basis van URL inclusief parameters ondersteunt. Zo kunnen de volgende parameters worden ingesteld (parameters zowel hoofd- of klein letters):

• Omnibase direct openen op een XY-locatie
• Omnibase direct openen in 2D of 3D-modus
• Direct openen van een luchtfoto of panoramafoto, welk direct naar het XY-coördinaat wordt gedraaid in split-screen modus
• Direct openen van een bepaalde kijkrichting van een obliekfoto

De URL moet als volgt worden opgebouwd. Open een project, kopieer de volledige URL en voeg een ‘?’ toe aan het uiteinde. Voeg dan een of meerdere van onderstaande opties toe als URL-parameters. Bijvoorbeeld:

https://www.omnibase.cloud/projects/{project-uuid}/view?modus=2d&x=85058.045&y=447164.847

Alle in te stellen parameters zijn als volgt:

URL Query parameter openen viewer op XY-locatie:

• Omnibase direct openen op een XY-locatie
• <project-url>?x=85057.604&y=447166.311



URL Query parameters meegeven voor 3d/2d modus:

• Omnibase direct openen in 2D of 3D-modus
• <project-url>?modus=2d, of
• <project-url>?modus=3d



URL direct openen databron in splitscreen:

• Direct openen van een luchtfoto of panoramafoto (dataset-naam moet deze naam bevatten), bijv:
• <project-url>?dataset=obliek, of
• <project-url>?dataset=panorama



URL meegeven richting van geopende foto:

• Direct openen van een bepaalde kijkrichting van een obliekfoto
• <project-url>?x=85057.604&y=447166.311&dataset=obliek&richting=n, of
• <project-url>?x=85057.604&y=447166.311&dataset=obliek&richting=o, of
• <project-url>?x=85057.604&y=447166.311&dataset=obliek&richting=z, of
• <project-url>?x=85057.604&y=447166.311&dataset=obliek&richting=w

Opslaan kijkvector bij annotaties

Wanneer een annotatie wordt opgeslagen wordt nu de kijkrichting van de huidige view opgeslagen. Hiermee wordt er beter ingezoomd naar een annotatie-locatie, wanneer er vanuit het annotatie-menu naartoe wordt gezoomd.

Projecten in concept-modus

Een nieuw project kan nu eerst in conceptmodus worden aangemaakt zolang de data nog wordt geüpload of het project nog niet klaar is om te publiceren voor overige gebruikers binnen de organisatie.

Een conceptproject is alleen zichtbaar voor de gebruiker die het project heeft aangemaakt of de admin van de organisatie, zij kunnen ook het project beschikbaar maken voor andere gebruikers binnen de organisatie door het conceptvinkje uit te zetten.

Deze instelling is handig als de juiste camera-settings nog moeten worden toegekend aan een set aan luchtfoto’s of de data nog niet 100% geconverteerd en aanwezig is.

Fijne panorama-slider

De panorama-slider kan nu met het icoontje aan de rechterkant van de slider worden ingesteld op een preciezere aanpassing van de insnijding.

Eerst probeert Omnibase een insnijding te maken met de puntenwolk en vaak ligt het meetpunt dan al bijna goed. Maar soms mist er net een stukje puntenwolk waardoor het meetpunt met de slider aangepast moet worden.

Door het meetpunt ongeveer goed te leggen en de langzame slider-stand te activeren (let op: icoontje wordt blauw), kan een gebruiker het meetpunt zeer nauwkeurig en met precisie met de slider goedleggen. Dat het icoontje blauw wordt is zichtbaar in het voorbeeld hieronder. Waar dit met de snellere slider-aanpassingstand soms lastig is, kan dit met de langzamere stand nu zeer gemakkelijk en snel.

Dit werkt nu precies hetzelfde als de sneltoetsen en deze kunnen ook nog steeds gebruikt worden:

• Alt + Scroll: Verandert de afstand-slider
• Alt + Shift + Scroll: Verander de afstand-slider met meer precisie

Wanneer de tweede optie wordt gebruikt, is het icoontje ook blauw weergegeven en beweegt de slider met meer precisie.

Diverse bugfixes, performance verbeteringen en andere updates

Naast deze uitgebreide lijst van nieuwe features en verbeteringen, zijn er diverse bugfixes, performance-verbeteringen en andere updates doorgevoerd:

Verbetering inladen panoramafoto’s: alle beschikbare panoramafoto’s (paarse bollen) worden nu visueel pas ingeladen als de gebruiker is ingezoomd op een locatie.

• Touch support (béta-ondersteuning) is toegevoegd binnen Omnibase.
• Annotaties worden nu sneller en efficiënter ingeladen bij het openen van een project.
• Wanneer luchtfoto’s weinig tot geen overlap hebben in de dwarsrichting (vooral oudere datasets), worden de opvolgende foto’s in een richting nu opgehaald met een grotere buffer. De doorsnede-tool blijft nu ook openstaan tijdens het uitvoeren van een meting in Omnibase en sluit niet meer na acceptatie van elk meetpunt.
• De puntenwolk doorzichtigheid-sliders bewegen weer samen.

Wist u dat...

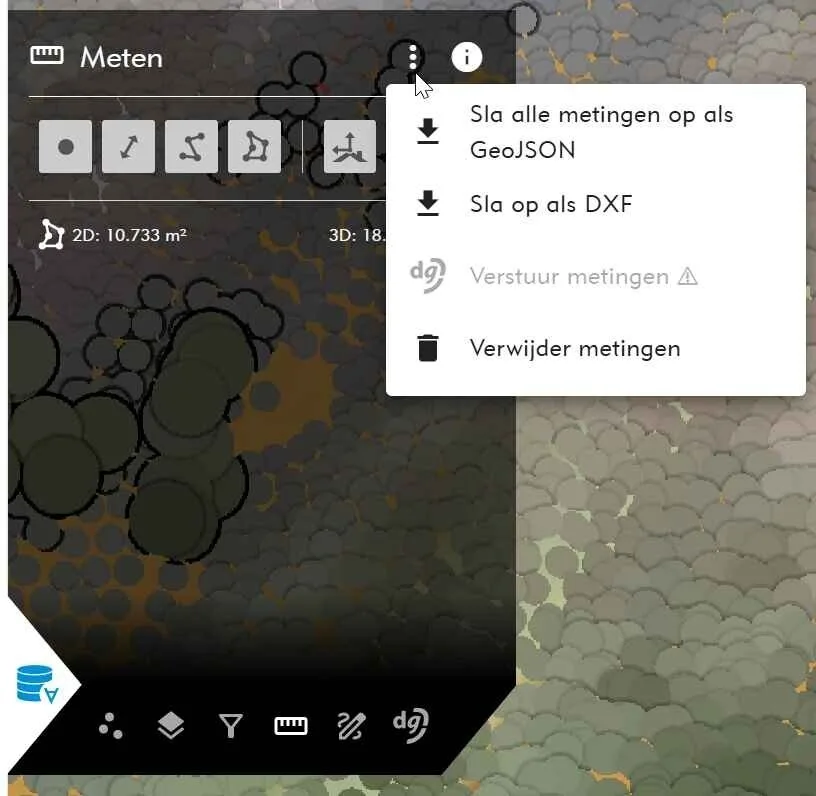

...het mogelijk is om metingen uit Omnibase te exporteren naar GeoJSON en DXF?

Na het maken van metingen in een project (die lokaal in uw browser worden bewaard) kunt u exporteren naar GeoJSON of DXF via het meer-opties-menu in het metingen-menu. Zo kunt u metingen bijvoorbeeld openen in een GIS, CAD of BGT-applicatie.

Aanpassingen waar we nu aan werken voor nieuwe releases

Geodelta werkt continu aan het verbeteren van de performance en het uitbreiden van de functionaliteit van Omnibase. Hieronder vind je de ontwikkelingen waar we op dit moment aan werken. Dit betreft zowel verbeteringen aan bestaande functionaliteit als geheel nieuwe mogelijkheden die binnenkort beschikbaar komen.

We werken op dit moment aan de volgende ontwikkelingen:

• COPC support: Volledige ondersteuning van Cloud Optimized Point Clouds (COPC).
• Tijdfilter: Ondersteuning om via een time slider te filteren op data van verschillende datums. Bijvoorbeeld voor het filteren van foto's op jaargang.
